최근 출시된 삼성전자의 갤럭시 노트 7의 방수 스피커의 핵심 소재가 섬유라는 것에 사람들은 더욱 놀라워하고 있다. 삼성전자는 1.5m 수심에서 30분 이상 정상 작동이 가능하고 별도의 뚜껑 없이 충전단자는 물론 마이크나 스피커 등 모든 부품이 방수된다고 강조했다.

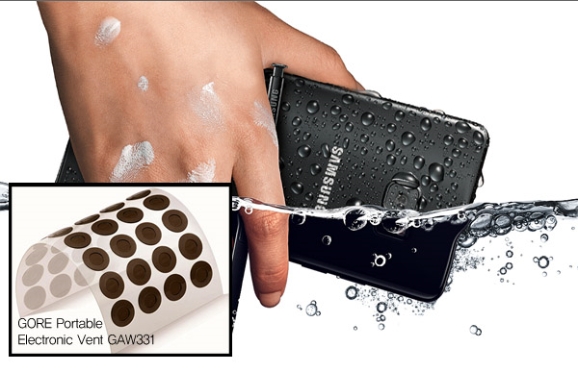

이러한 핵심의 비밀은 글로벌 섬유기업인 고어(GORE)가 지난해 6월 전 세계에 출시한 ‘고어 포터블 일렉트로닉 벤트 GAW 331(GORE Portable Electronic Vent GAW331)’이다. 휴대용 전자기기의 방수기능을 최대 30m 깊이 까지 넓혔다.

특히 벤트는 전자, 통신, 자동차, 조명, 보안 장비 등과 같은 산업 분야에 적용되는 전자 함체에 통기성을 제공함으로써 압력 평형을 유지시키고 각종 오염 입자 및 액체 침투를 방지해주는 제품이다. GAW331은 스마트폰, 웨어러블 기기, 액션캠 및 기타 휴대용 전자 제품에 삽입할 수 있는 어쿠스틱 벤트(Acoustic Vent) 제품으로 업계 최초 최대 30m 침수 환경에서 방수와 음질 유지 성능이 최적의 조화를 이루도록 해 주는 것이 특징이다.

또 휴대용 전자기기에 액체가 침투되는 것을 방지함은 물론 감쇠현상을 최소화하고 음향전송 손실을 1khz 기준 2dB 이하로 유지해줘 전례 없는 음향 성능을 유지한다.

GAW331은 30m 깊이의 물에서 10분간 방수 가능하다는 것을 증명하는 국제 공인 규격 ISO22810에 부합한다. IEC60529와 같은 전자제품 방수·방진 기준인 IP(Ingress Protection)등급의 IP67과 지속적인 침수 관련 등급인 IP68도 충족시켰다.

초박형 두께의 ePTEE 멤브레인

GAW331의 핵심기술은 얇은 두께의 ePTEE 멤브레인이다. 고어가 자체 고유기술로 만든 ePTEE(Expanded polytetrafluoroethylene)멤브레인을 이용해 설계됐다. 표준 제품의 두께가 0.28mm에 불과해 초소형 사이즈의 전자 제품에도 적용될 수 있다.

멤브레인의 구조는 노드(node), 피브릴(Fibril)등으로 구성되어 있다. 이 같은 구조는 다양한 크기와 형태의 고체 입자 및 물의 침투를 효과적으로 막아주는 동시에 공기와 음향은 쉽게 통과시킨다. 또한 음파에 대한 반응력이 탁월해 음질은 그대로 유지할 수 있게 해 준다. 가벼운 비에서부터 완전한 침수에 이르기까지 어떠한 환경에서도 탁월한 방수 성능과 고품질의 음향 성능을 보장한다.

GAW331 제품은 내경 1.6mm x 외경 4.2mm의 표준 사이즈로 제공되며 적용 분야에 따라 주문형으로 제작, 공급도 가능하다.
